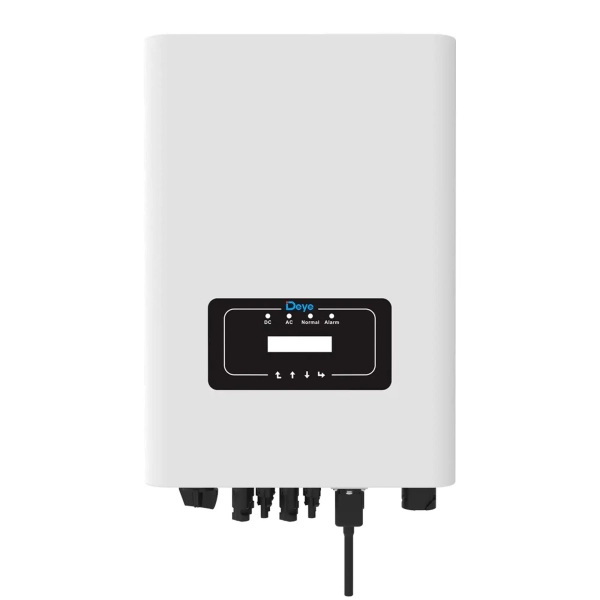

Инвертор сетевой Deye SUN-20K-G05 (20 кВт, 3ф, MPPT:2)
Deye SUN-20K-G05 - трехфазный сетевой инвертор на 20 кВт с возможностью подключения солнечного массива до 26 кВт. Инвертор поддерживает параллельное соединение для расширения общей системы. Модель имеет 2 MPPT трекера с максимальным напряжением до 1000В и входным током до 32 А. Инвертор запускается от 250В, что позволяет эффективно использовать данный инвертор в течение всего светового дня. Безтрансформаторная схема преобразования позволила получить высокий КПД инвертора - 98.5%, что позволяет максимально использовать энергию из солнечных панелей.
Deye SUN-20K-G05 обеспечивает точность регулировки напряжения и частоты, имеет защиту от перегрузки, короткого замыкания и перенапряжения, обладает высоким уровнем защиты от пыли и влаги, что обеспечивает надежность, безопасность и долговечность инвертора.
Все настройки и мониторинг инвертора могут быть выполнены с использованием ПО или мобильного приложения, что позволяет пользователю удаленно контролировать и управлять работой инвертора.
Deye SUN-20K-G05 - оптимальное решение для крупных солнечных электростанций и коммерческих предприятий. Данная модель станем надежным элементом в построении сетевой СЭС, обеспечит безопасность работы и удобное управление.
Сетевые СЭС самые быстро окупаемые станции из всех типов солнечных станций. С ростом цен на электроэнергию, сетевые СЭС становятся массово востребованными не только для промышленного, производственного, торгового применения, но и частных домохозяйств. Сетевые станции используются для выполнения основных задач:
- Компенсации собственного потребления - для снижения затрат. Ввод в эксплуатацию не требует каких-либо согласований с облэнерго. На вводе устанавливается счетчик учета, чтобы инвертор мог регулировать мощность генерации во избежание перетока электроэнергии в сеть.
- Компенсации собственного потребления по программе NetBilling - для снижения затрат. Это система, по которой произведенные излишки генерации электроэнергии отдаются в городскую сеть и засчитываются на баланс, с последующей возможностью их использования по взаимозачету. Предполагается ввод в эксплуатацию станции по упрощенной процедуре.
- Продажи произведенной электроэнергии по программе "Зеленного тарифа" - для бизнеса и инвестиций. Ввод в эксплуатацию станции требует согласование и подписание договора с облэнерго.
Инвертора сетевого типа не работает с аккумуляторами для обеспечения резервного электропитание объекта.
Потребление на объекте может быть больше, чем номинальная мощность инвертора, при этом инвертор позволяет всю выработанную энергию использовать для собственного электропитания, т.е. "домешивать" к электропотреблению, чтобы как можно меньше использовать недостающую электроэнергию из городской сети. Часто мощность сетевой СЭС проектируется из доступной свободной площади для установки солнечных панелей.
Особенности:
- Выходная мощность АС 20 кВт (тип сети: 3ф (3L/N/PE)
- Мощность подключения солнечных панелей до 26 кВт
- Количество контроллеров МРРТ: х2
- Возможность ограничения генерации во избежание перетоков

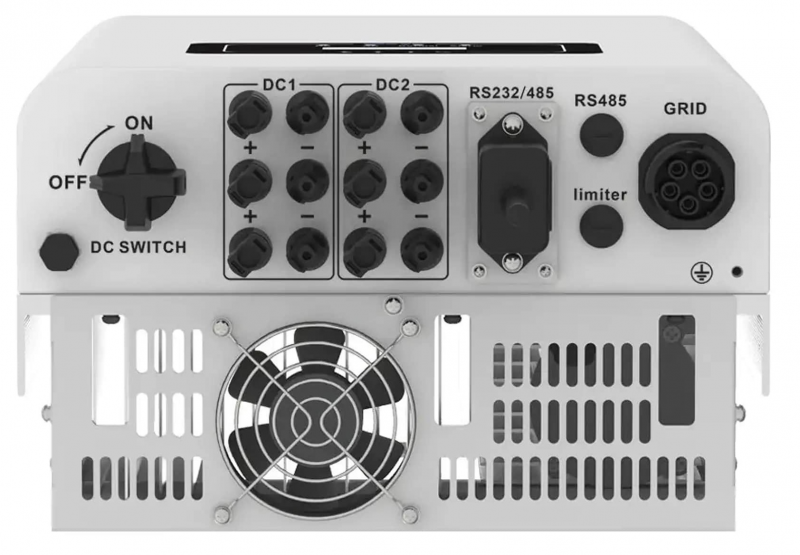

- Наличие DC переключателя солнечного массива
- Наличие встроенных защит: DC Type II / AC Type II
- Компактный дизайн
- Сенсорний LCD дисплей и удобное управление
- Возможность удаленного мониторинга (в комплект входит Wi-Fi модуль)
| Подключение инвертора по стороне АС 220 В |
|
|
Тип инвертора |
Cетевой |
| Количество фаз | 3ф (3L/N/PE): 220/380, 230/400 |
| Номинальная мощность | 20 кВт |
| Максимальная мощность | 22 кВт |
| Номинальный выходной ток | 29 А |
| Максимальный выходной ток | 31.9 А |
| Коэффициент выходной мощности | 0.8 leading - 0.8 lagging |
| Частота сети | 50 / 60 Гц |
| Коэффициент гармоник (THD) | <3% |
| Постоянный ток инжекции (мА) | <0.5% |
| Эффективность | 98.6 % |
| Защита | От короткого замыкания и перегрузки по стороне АС, скачков напряжения, от обратной полярности DC, по температуре |
| Подключение инвертора по стороне фотоэлектрических модулей (по стороне DC) | |
| Максимальная входная мощность | 26 кВт |
| Максимальное входное напряжение | 1000 В |
| Напряжение старта | 250 В |
| Номинальное напряжение | 600 В |
| Диапазон работы MPPT | 200~850 В |
| Максимальный входной ток | 32 A + 32 A |
| Количество MPPT / Количество входов на MPPT | 2 / 2 |
| Подключение модулей | MC-4 |
| Общие параметры | |
| Топология | Безтрансформаторная |
| Собственное потребление | <1 Вт |
| Степень защиты и материал корпуса | IP 65 |
| Охлаждение и уровень шума | Smart cooling, < 40 дБ |
| Температура эксплуатации и влажность | -25..+65 C, влажность 5%~95% |
| Интерфейс коммуникации | RS485/RS232/Wifi/LAN |
| Размеры и вес | 362×577×215 мм / 23 кг |
| Стандарты подключения к сети | EN50549-1,VDE 0126-1-1 |
| Стандарты электромагнитной безопасности | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 |
